GCS

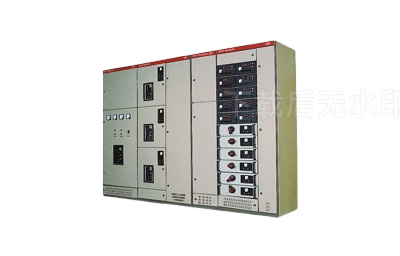

我公司生产的GCS型低压抽出式开关柜是两部联合设计组凭据行业主管部分,宽大电力用户及设计单位的要求设计切合国情,具有较高性能指标,能适应电力市场生长需要并可与现有引进产品竞争的低压抽出式开关柜。
联系腾博会官网
产品概述
GCS型低压抽出式开关柜两部联合设计组配合设计,GCS系统接纳的柜架结构接纳8MF型材,结构一旦组装完毕就不再需要维修。柜体内可装置差别的标准元件,以满足种种使用要求。由于整个系统包括电气结构均接纳了组合式的设计,这种优化的结构设计满足了种种元件的要求并能切合差别事情情况,抵达相应的防护品级。GCS系统的设计和所接纳的质料均能最洪流平的避免故障电弧的爆发,一旦爆发故障电弧,能在短时间内熄灭。它切合IE C298 附件AA 的要求,并通过权威试验机构的故障电弧测试,同时也通过了型式试验。在试验中,故障电弧爆发后不影响相邻的抽出式组件,电弧熄灭,抽屉组件经清理后,仍具有操作功效;带有机构联锁的组件在柜中的位置没有变换,甚至在隔离位置上,柜体外貌也没有故障的痕迹。
功效特点
腾博会官网·专业效劳,诚信为本
设计紧凑
以较小的空间能容纳较多的功效单位
腾博会官网·专业效劳,诚信为本
结构通用性强,组装灵活
柜体接纳敷铝锌板
腾博会官网·专业效劳,诚信为本
接纳标准?樯杓
划分可组成;ぁ⒉僮鳌⒆弧⒖刂啤⒌骼怼⒉舛ā⒅甘镜缺曜嫉ノ,用户可凭据需要任意选用组装。以200余种组装件可以组成差别计划的柜架结构和抽屉单位
腾博会官网·专业效劳,诚信为本
技术性能高
主要性能数抵达今世国际技术水平
腾博会官网·专业效劳,诚信为本
压缩园地
三化水平高,可大大压缩贮存和运输预制件的园地
腾博会官网·专业效劳,诚信为本
装配便当
不需要特殊庞大工具,开关柜的主母线室、支母线室 、功效单位室和电缆室 以及功效单位室之间接纳全隔离设计,这种内部离开设计可将电弧的破坏性降低到最小水平。
开关柜的功效单位小室设有过压释放通道 ,在故障情况下爆发的气体均可通过压力释放口排出
技术参数
额定绝缘电压(Ui) 660V
额定事情电压(Ue) 380V
额定频率 50Hz
额定攻击耐受电压 12kV
额定电流(Ie) 400-3200A
额定短时耐受电流 (Icw) 30/50/80kA
额定峰值耐受电流 (Ipk) 63/105/176kA
额定电流(Ie) 300-1000A
额定短时耐受电流 (Icw) 30/50kA
额定峰值耐受电流 (Ipk) 63/105kA
高度 2200mm
宽度 400,600,800,1000,1200mm
深度 600,800,1000,1200mm
单位模数 1E=20mm
最大聚集密度 88E
